24V100Ah电池组使用说明书

 1.产品概述

     本产品是专门为电动车设计的磷酸铁锂电池组。电池组具备电气保护功能（包括过流保护，短路保护，过压保护，欠压保护，过温保护），使电池在长期使用过程中，保持平衡，并自我保护，确保电池系统的长期可靠运行；电池采用了先进的电池生产工艺，具有一致性好、高能量和长寿命、安全可靠、使用温度范围宽等特性。

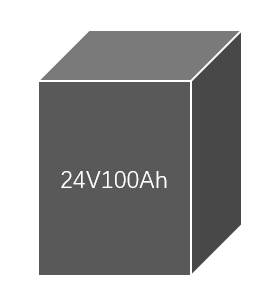

2.产品外观结构

3.产品信息

3.1产品参数

      3.2产品特点

  标准化、模块化设计，非常方便安装、维护；

  全方位告警保护功能（过充、过放、短路、过载、过流、高温、低温等）；

  具有均衡功能，运行过程中自我平衡各节电芯，确保电池系统长期可靠运行；

  电池组采用防水设计外壳，有效规避电池由于进水造成的故障；

  电池组可配套快充充电器；

  电池组使用寿命长，里程长，环保无污染，符合新国标标准。

4．安装方法

（1）测量原旧电池正负极，确定原接线正负极并记下。

（2）将原旧电池取出，将我司电池放入电池仓，采用EVA或者其他材料将电池固定。

（3）将电池输出口与电动车连接。连接方式一种为配套安德森插座，N正（红线），L负（黑线）。连接时需确认电动车正负极性，市场上大部分车型都为此标准（部分小鸟电动车极性相反）。

并用绝缘胶带绝缘良好。端子连接可适用我司配套端子按原来方式进行连接，然后绝缘良好。

5.操作说明

放电：电池输出口正确接入电动车后，再启动电源开关，电池将会有输出，然后启动电动车。

充电：当电池电量低时，将电池输出口接入充电器，然后启动充电器。

6.安全说明

对设备进行任何操作前请阅读安全须知。本手册中所提及的安全预防措施并不代表所应遵守的所有安全事项，只作为所有安全注意事项的补充。在安装、操作、维护设备时，应遵守当地安全法规和规范。本公司不承担任何因违反通用安全操作要求或违反设计、生产和使用设备安全标准而造成损失的责任。并注意以下事项：安装时需断开电动车电源、断开充电器、防止短路等。

7.使用注意事项

（1）安装前拆箱、检测配件数量和电池外观；

（2）接线前检查电池正负极，严禁在安装时正负极端子接反；

（3）在电池连接过程中，使用金属工具时，绝对避免扭矩扳手等金属工具接触到电池正、负端子，造成电池短路；

（4）连接前，电动车及充电器应处于断开状态，并再次检查电池的连接极性和总电压是否正确；

（5）禁止使用工具的尖锐部件接触到电池箱表面，划伤或损坏电池；

（6）禁止私自拆解电池；

（7）防水防潮：不得将电池放入水中或者靠近水源的区域储存；防火：不要在热源处放置电池，这些热源诸如火、加热器、微波炉、高压容器等；防热：不要在超过60度的高温下长期存储或放置，否则会引起功能衰退、寿命减小。

8.存储注意事项

（1）电池组存储过程中，荷电量以60~80%为最佳；

（2）电池组的外接插头或端子要处于绝缘防护状态；

（3）定期检查电池本身是否有不良现象；

（4）短期贮存时，储存温度0~45℃，相对湿度45~85%。


9.电池维护

安装使用后，可以对电池组进行简单的维护检验。本电池组具有免维护特点，可以延长维护的周期，如3个月进行一次。检查电池组的连接线是否出现松动、损伤、变形或腐蚀等现象，电池壳体有无损伤、变形；观察电池组运行状态；当电池电量低时，电池即将关断输出；请及时充电。

电池长时间不使用时，电池不能空电放置，并需要定期补电，每1个月使用充电器补电2小时。

10.质保说明

保质期以合同规定为准，但是如果保质期内发生的问题不是由于本公司的生产过程造成的或是由于客户本身滥用或使用不当造成的，本公司将不会包换。若不按说明书中的预防措施操作而引发事故，本公司将不承担责任；若顾客想了解此份说明书没有提到的说明或使用条件请联系本公司。
